- Équerre aluminium extrudée
- Boulon M8 et rondelle EPDM
- Tolérance de pose ± 5 mm
- Compatibles chevrons
- latéraux ou coffre avant
- Grande compatibilité avec nos pergolas
Pose entre murs de nos principaux modèles de pergola
KIT pour la pose contre 1 mur:
3 x SAI11EX

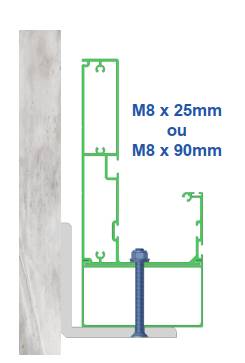

Fournis avec deux longueurs de vis.
Kit de fixation murale des équerres non fourni.
1 longueur de VB23
Cette pose particulière nécessite quelques précautions :

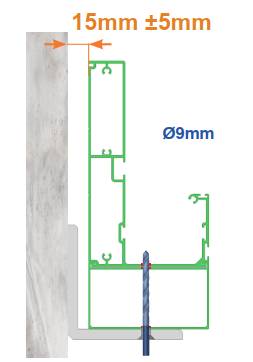

- La dimension hors tout de la pergola commandée ne prend pas en compte les équerres. Prévoir 15mm entre le cadre et le mur de chaque côté avec équerre.
- Effectuer l’étanchéité et les évacuations d’eau sur chantier.
- Commande de la pergola sans pieds et sans mécanisation (à préciser à la commande).
Modèles compatibles :
- BSO HORIZON 2 / ELECTRA 2 (PBSO45 et PBSO4104).
- BSO HORIZON 3 / ELECTRA 3 (PBSO4503 et PBSO4107.
- TOP LUCIA (PBSO21 et PBSO23).
- TOP HORIZON 3 (PBSO4503 et PBSO4107).
- PERGOLA HORIZON 4 (latéral PPR13).
Étape de montage :

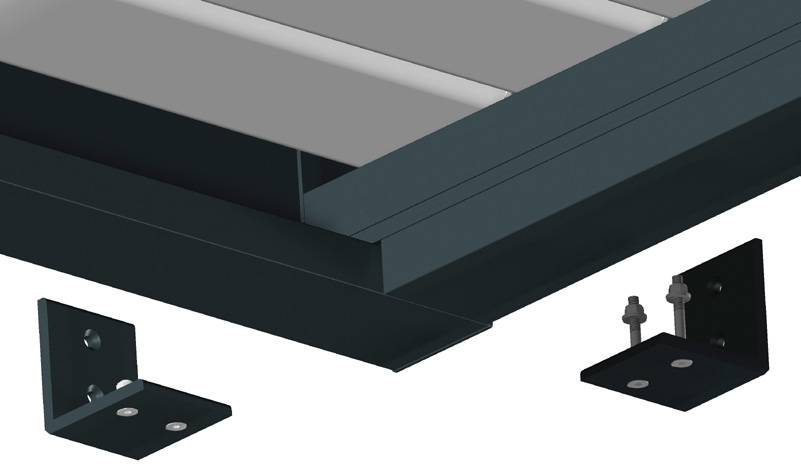

- Fixation des équerres
- Pose du cadre
- Réglage de l’équerrage
- Perçage des chevrons sur chantier

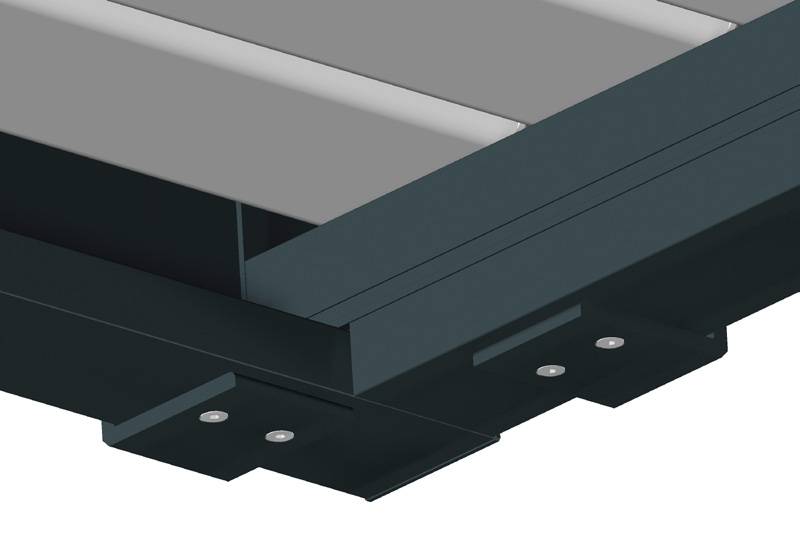

- Fixation des chevrons

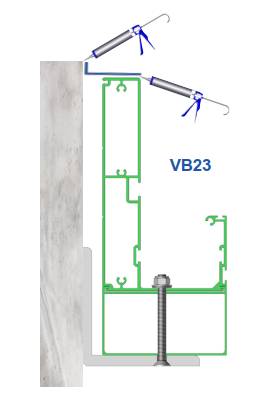

- Étanchéité du cadre
